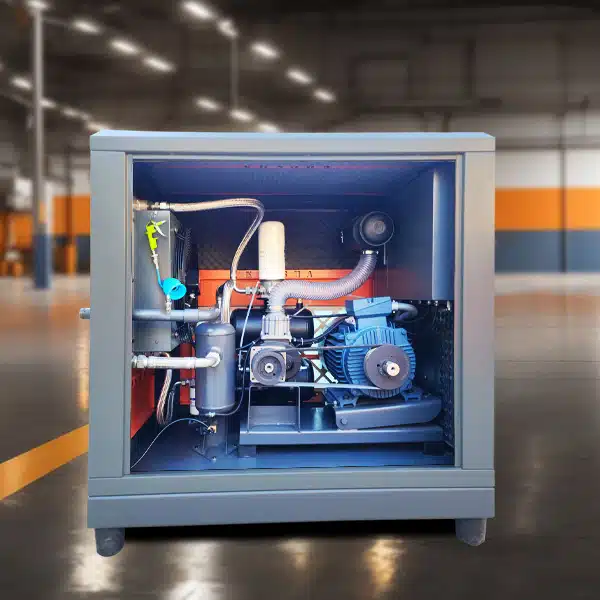

کمپرسور اسکرو 22 کیلووات دور متغیر 3.6 متری (3600 لیتری) مدل KC22

کمپرسور اسکرو 22 کیلووات دور متغیر 3.6 متری (3600 لیتری) مدل KC22

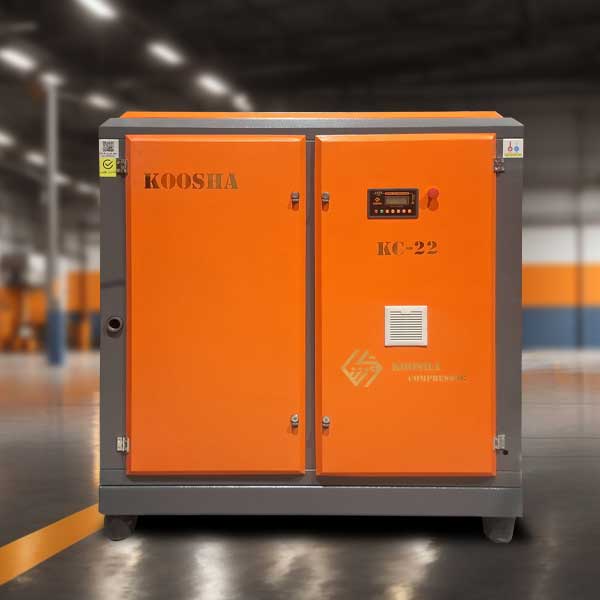

کمپرسور اسکرو 22 کیلووات دور متغیر مدل KC22 یک سیستم تأمین هوای فشرده دائم‌کار (Heavy-Duty) با توان 30 اسب بخار و خروجی دبی 3.6 متر مکعب بر دقیقه (3600 لیتر بر دقیقه) در فشار کاری 8 بار است. این دستگاه به فناوری کنترل دور متغیر (VSD Inverter) و کوپل مستقیم 1:1 مجهز است و تا 35% کاهش مصرف انرژی، حذف کامل شوک راه‌اندازی و تثبیت دقیق فشار شبکه مثبت و منفی یک بار را فراهم می‌کند. مدل KC22 راه‌حلی ایده‌آل برای صنایع داروسازی، بسته‌بندی، خطوط برش لیزر فایبر، رنگ الکترواستاتیک، صنایع تزریق پلاستیک و صنایع غذایی در شرایط اقلیمی و دمایی مختلف ایران است.





مشخصات فنی کمپرسور اسکرو 22 کیلووات

کمپرسور KC22 از یک الکتروموتور با راندمان بالای IE3، واحد هواساز (ایرند) صنعتی روتورهای نامتقارن 5:6، درایو وکتور کنترل و سیستم تفکیک روغن سه‌مرحله‌ای با خروجی روغن زیر 3ppm بهره می برد.

میزان هوادهی کمپرسور اسکرو 22kw

میزان هوادهی کمپرسور اسکرو 22kw مدل KC22 بر اساس استاندارد ISO 1217 (ضمیمه C) اندازه‌گیری شده و دبی خروجی واقعی (FAD) آن در فشار 8 بار معادل 3.6 متر مکعب بر دقیقه است که با افزایش فشار تا 10 بار به 3.2 متر مکعب بر دقیقه و در مدل تسمه ای 13 بار به 2.5 متر مکعب بر دقیقه می رسد.

در انتخاب کمپرسورهای اسکرو صنعتی، تفاوت ظرفیت نامی پیستون با هوادهی تحویلی واقعی (Free Air Delivery – FAD) نقشی تعیین‌کننده دارد. در مدل KC22، سرعت دورانی ایرند متناسب با هندسه پروفیل روتورها بهینه‌سازی شده تا از پدیده نشتی داخلی (Blow-by) جلوگیری شده و ضریب حجمی بالای 92% حاصل شود.

پایداری دمایی روغن و رادیاتور دوبل با فن مستقل دور متغیر موجب می‌شود که حتی در شیفت‌های کاری دائم 24 ساعته در فصول گرم مناطق صنعتی مانند شهرک‌های صنعتی تهران، اصفهان، ساوه یا جنوب کشور، دبی خروجی دچار افت نشود.

• هوادهی کمپرسور اسکرو 3.6 متری در فشار 10 بار : 3200 litr/min
• هوادهی کمپرسور اسکرو 3.6 متری در فشار 8 بار : 3600 litr/min

مزایای کمپرسور اسکرو ۲۲ کیلووات اینورتر دار (دور متغیر)

کمپرسور اسکرو 22 کیلووات اینورتردار (دور متغیر) با تطبیق پیوسته دور موتور با میزان مصرف خط تولید، از تخلیه بیهوده هوای فشرده در حالت بی‌باری (Unload) جلوگیری کرده و هزینه‌های برق را بین 30 تا 40 درصد کاهش می‌دهد.

1. حذف جریان هجومی استارت (Soft Start): در کمپرسورهای دور ثابت (ستاره-مثلث)، جریان استارت به 4 تا 6 برابر جریان نامی می‌رسد. در KC22 راه‌اندازی با جریان نرم از صفر آغاز شده و نوسانات ولتاژ کارخانه حذف می‌شود.
2. تثبیت دقیق فشار شبکه: نوسان فشار در مدل‌های سنتی حدود 1.5 تا 2 بار است، در حالی که مدل KC22 فشار را با دقت مثبت و منفی یک بار نگه می دارد.
3. افزایش طول عمر مکانیکی ایرند: کاهش دور در زمان افت مصرف، استهلاک بلبرینگ‌ها، کاسه‌نمدها و چرخ‌دنده‌ها را به حداقل ممکن می‌رساند.





تسمه ای یا کوپل مستقیم بودن کمپرسور ۲۲ کیلووات KC22

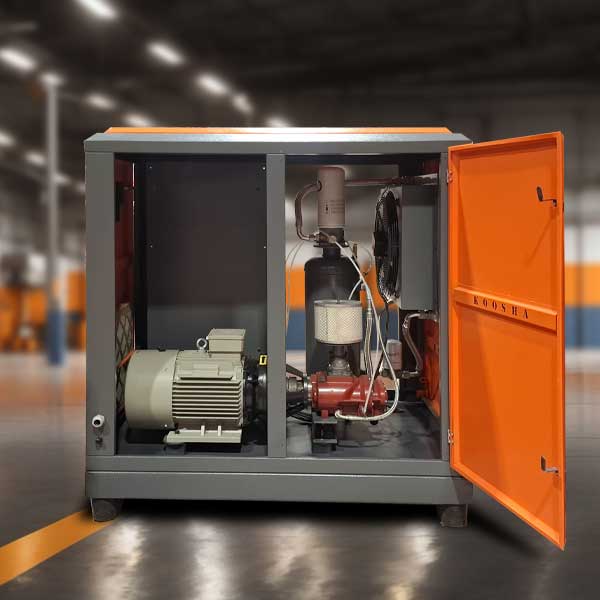

کمپرسور اسکرو 22 کیلووات مدل KC22 از نوع کوپل مستقیم (Direct Drive 1:1) با کوپلینگ انعطاف‌پذیر صنعتی است که راندمان انتقال قدرت 99.8% را بدون لغزش تسمه یا تحمیل بار شعاعی بر شفت ایرند فراهم می‌کند.

در رده توانی 22 کیلووات (30 اسب بخار)، انتخاب نوع مکانیزم انتقال قدرت بر بازدهی، هزینه‌های نگهداری دوره‌ای و ارتعاش دستگاه اثر مستقیم دارد:

سیستم کوپل مستقیم KC22 با استفاده از پوسته واسط دقیق (Bell Housing) امکان خارج شدن الکتروموتور و ایرند از حالت الاینمنت را به صفر رسانده و صدای ارتعاشی را کاهش می‌دهد.

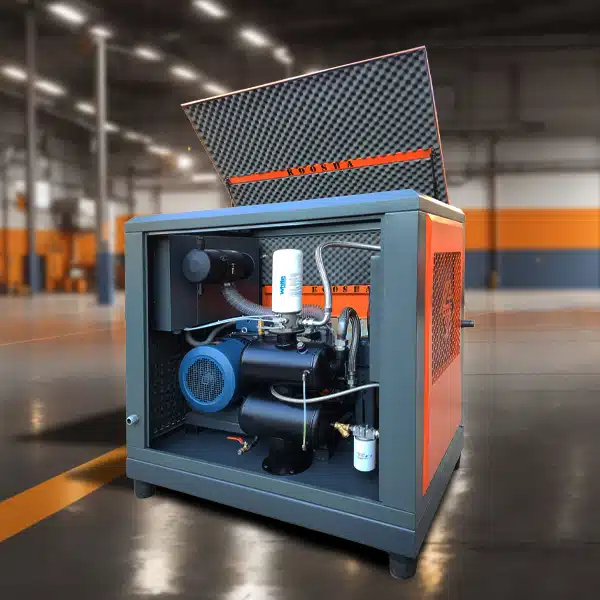

ابعاد و مشخصات کابین اسکرو 3.6 متری

• ابعاد کابین : 120 *90 * 140
• رنگ : الکترواستاتیک نارنجی

1. دارای سقف جک دار جهت سهولت در سرویس و نگهداری
2. کابین لیزرشده دارای فیلتر گردگیر مجزا و فوم عایق صوتی
3. استفاده شده از ماشین کاری CNC در ورودی و خروجی های کابین برای محافظت از رادیاتور
4. استفاده شده از صداگیر درتمامی نقاط کابین برای کاهش صدا

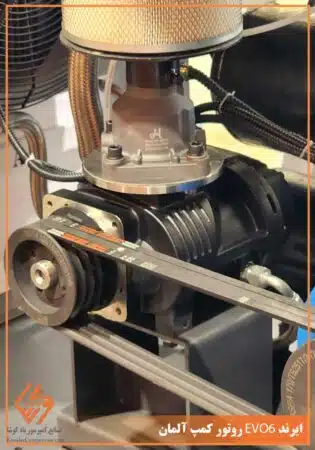

واحد هواساز (ایرند) کمپرسور اسکرو 22 کیلووات

• برند هواساز : روتور کمپ ROTOR COM
• مدل هواساز : EVO6
• کشور سازنده : آلمان
• حداکثر هوادهی : 5500 litr/min

1. استفاده از واحد هواسازهای بزرگتر جهت بالا بردن عمر ایرند، پایین آمدن دمای کمپرسور و صدای کمتر کمپرسور



الکتروموتور (دینام) –  Electric Motor

• الکتروموتور : 22 کیلووات
• کشور سازنده : ایران / چین
• قدرت الکتروموتور : 22kw / 30hp
• مصرف برق دراوج فشار : 42 آمپر (42A )

1. مصرف برق پایین رده انرژی B
2. منافذ ورودی گریس خور جهت روانکاری بلبرینگ
3. دارای ترموسوییچ حرارتی
4. پوسته چدنی

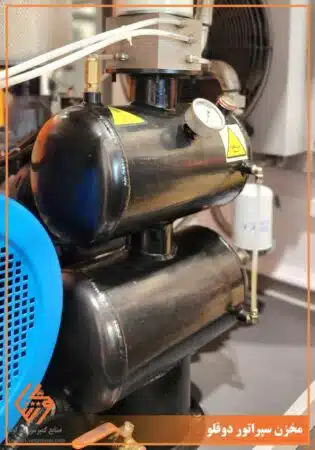

مخزن سپراتور

همانطورکه می‌دانید مخزن سپراتور نقش بسیار مهمی در جداسازی هوا از روغن را دارد.

• حجم روغن کمپرسور اسکرو 3.6 متری : 15 Litr
• پوشش رنگ: الکترواستاتیک
• نوع روغن : روغن شل کرونا 68 – Shell Corena D 68

از طراحی مهندسی مخزن سپراتورهای این شرکت میتوان اشاره کرد به :

1. دوقلو بودن مخزن سپراتور جهت کاهش ذرات روغن در فیلتر سپراتور
2. استفاده از فیلتر سپراتورهای اکسترنال در تمامی کمپسورهای تولیدی کوشا که باعث سهولت در تعویض فیلتر سپراتور می باشد.
3. کارکرد و عملکرد بیشتر فیلتر سپراتور و عمر بالای آن
4. استفاده از گپ ها و لوله های فشار قوی
5. دسترسی آسان به تمام اجزا و سهولت در امر سرویس

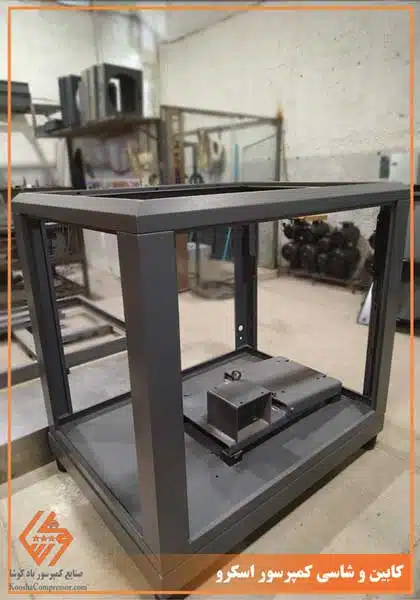

شاسی اسکرو 3.6 متری

• شاسی داخلی
• شاسی دو تیکه دارای لرزه گیر مجزا

1. مجهز به 4 عدد لرزه گیر مجزا از شاسی بیرونی جهت عدم انتقال لرزش
2. مجهز به رگلاژ تسمه

• شاسی بیرونی

1. مجهز به 4 عدد لرزه گیر
2. عدم نیاز به فونداسیون ریزی
3. جابه جایی آسان به وسیله لیفتراک یا جرثقیل

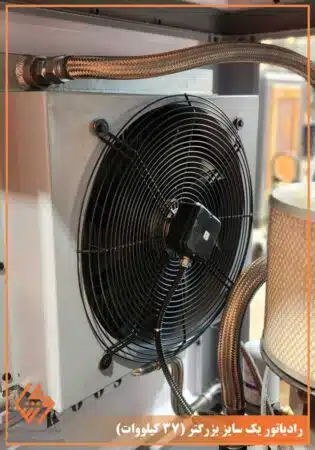

رادیاتور و مشخصات فنی پمپ باد اسکرو 22kw

رادیاتور استفاده شده در این مدل از کمپرسور اسکرو با توان 37 کیلووات و ابعاد 63*650*675 با یک سایز بزرگتر ، این امر باعث می‌شود کمپرسور در مناطق گرمسیر به صورت دائم و بدون بالا رفتن دما و هرگونه خطا به راحتی کار کند.

1. رادیاتورهای کمپرسور دارای دو قسمت روغن و هوا می‌باشد.



کمپرسور اسکرو 22 کیلووات کوشا



فن رادیاتور اسکرو 22 کیلووات

• استفاده از فن 3 فاز بزرگتر با پره های فلزی جهت صدای کمتر و باد دهی بیشتر
• نصب فن بر روی رادیاتور جهت عملکرد بهتر و کاهش دمای روغن تا 10 درصد



سنسور فشار

• کار سنسور فشار در کمپرسور باد اسکرو 3.6 متری : انتقال فشار به صفحه کنترل PLC می‌باشد.
• در کمپرسورهای اسکرو از 2 سنسور فشار استفاده شده است که به شرح زیر می‌باشد

1. سنسور اول TD1 : فشار مخزن ذخیره
2. سنسور دوم TD2 : فشار مخزن سپراتور



تابلو برق کمپرسور اسکرو 3600 لیتری

• قطعات تابلو برق کمپرسور اسکرو 3600 لیتری : LS یا هیوندا کره

1. استفاده از کنتاکتورهای بزرگتر جهت بالا رفتن عمر کنتاکتور و عملکرد بهتر
2. استفاده از کلید حرارتی جهت کنترل فن رادیاتور
3. استفاده از بی متال جهت کنترل جریان کشیدن الکتروموتور
4. استفاده از کلید اتومات یا مینیاتوری در ورودی تابلو برق جهت کنترل هر گونه مشکل برقی و اتصالی
5. استفاده از ترانس 380v به 220v و عدم نیاز به کابل نول
6. استفاده از کنترل فاز جهت کنترل افت ولتاژ و 2 فاز شدن برق
7. استفاده از گلند وروری کابل و نوار درزگیر در فریم تابلو برق جهت عدم ورود گرد و غبار

صفحه کنترل PLC

• مدل : 1214 آرسین
• کشور سازنده : ایران

مزایای صفحه کنترل  PLC:

1. تعریف برنامه هفتگی و ساعتی برای کمپرسور اسکرو
2. آلارم سرویس دوره ای کمپرسور بدون خاموش شدن دستگاه
3. امکان نمایش 10 خطا به همراه تاریخ و زمان دقیق

کنترل کردن هرنوع خطا شامل :

1. بالا رفتن دمای الکتروموتور
2. بالا رفتن دمای روغن
3. پایین آمدن سطح روغن
4. کنترل افت ولتاژ برق
5. کنترل دوفاز شدن برق
6. روشن نشدن فن رادیاتور
7. اورلود شدن الکتروموتور

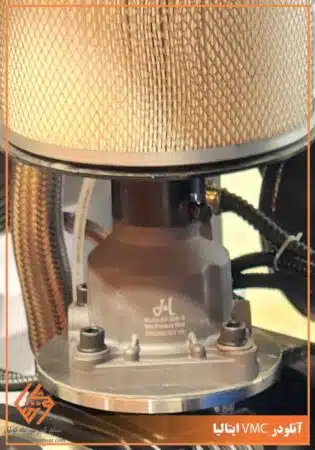

آنلودر

1. وظیفه اصلی آنلودر کنترل ورود هوا به داخل ایرند کمپرسور می‌باشد.
2. استفاده از آنلدرهای بزرگتر جهت کاهش صدای کمپرسور و مکش بیشتر



پولی الکتروموتور و ایرند

1. استفاده از پولی های تیپ دار
2. تمام پولی ها دارای پیچ تنظیم بوده و بصورت دینامیکی بالانس شده اند.



پایه فیلترسپراتورو روغن کمپرسور اسکرو 22 کیلووات

1. دارای ترموستات دمای روغن که در هوای سرد همواره دمای روغن را کنترل کرده و باعث روانکاری بهتر ایرند می‌شود.
2. استفاده از پایه فیلتر جهت سهولت در تعویض فیلتر و ساعت کارکرد بیشتر



شلنگ های ارتباطی روغن و اتصالات

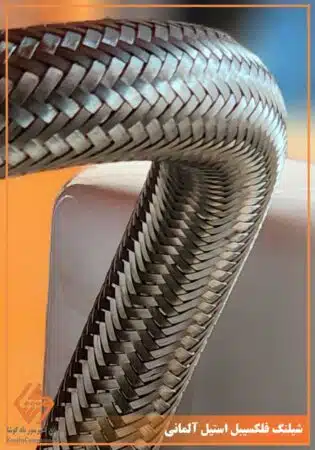

• استفاده از شلنگ های یک جداره دو جداره که از انعطاف و عمر بالایی برخوردار است و دمای کارکرد آن تا 200 درجه سانتی گراد می‌باشد.
• استفاده از اتصالات آلمانی که از روغن ریزی جلوگیری می‌کند.



کمپرسور باد کوشا با اطمینان از کیفیت وسایل و فناوری در تولیدات کلیه محصولات خود را به مدت 10 سال خدمات پس از فروش و 2 سال گارانتی  می‌نماییم.
