کمپرسور اسکرو 12.5 متری مدل KC75

مقدار هوادهی کمپرسور اسکرو 12.5 متری

• هوادهی کمپرسور اسکرو 12.5 متری در فشار 10 بار : 10500 litr/min
• هوادهی کمپرسور اسکرو 12.5 متری در فشار 8 بار : 12500 litr/min

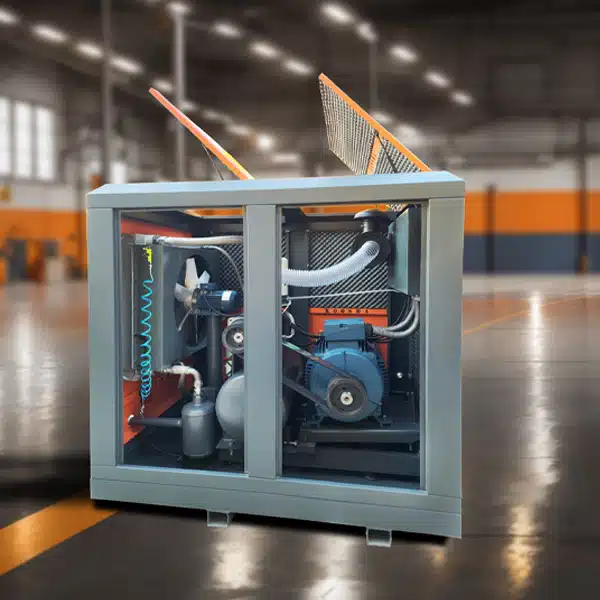

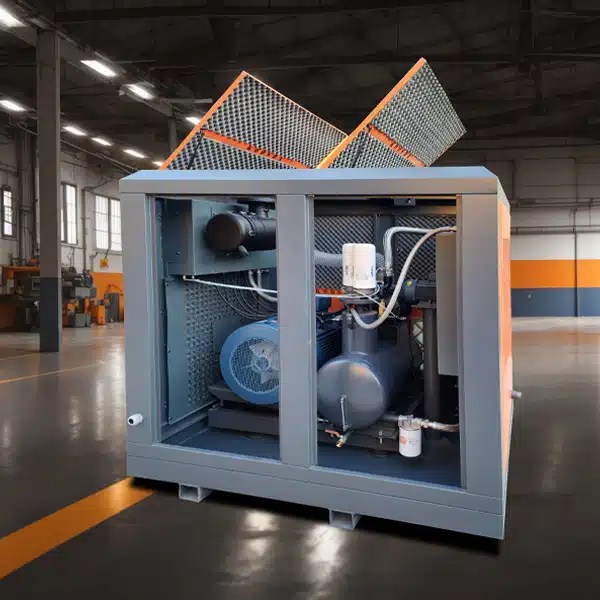

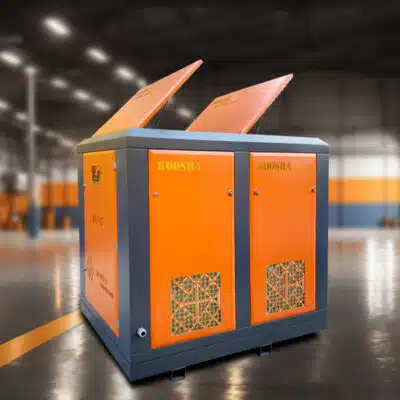

ابعاد و مشخصات کابین اسکرو 12.5 متری

• ابعاد کابین : 140 *140 * 250
• رنگ : الکترواستاتیک طوسی

1. دارای سقف متحرک جهت سهولت در سرویس و نگهداری
2. دارای فیلتر در ورودی کابین برای جلوگیری از ورود گرد و غبار
3. استفاده شده از ماشین کاریCNC در ورودی و خروجی های کابین برای محافظت از رادیاتور
4. استفاده شده از صداگیر درتمامی نقاط کابین برای کاهش صدا



واحد هواساز (ایرند) –  AIR END

• برند هواساز : روتور کمپ ROTOR COMP
• مدل هواساز : EVO15
• کشور سازنده : آلمان
• حداکثر هوادهی : 14200 litr/min

1. استفاده از واحد هواسازهای بزرگتر جهت بالا بردن عمر ایرند، پایین آمدن دمای کمپرسور و صدای کمتر کمپرسور



الکتروموتور (دینام) –  Electric Motor

• الکتروموتور : 75 کیلووات
• کشور سازنده : ایران
• قدرت الکتروموتور : 75kw / 100hp
• مصرف برق دراوج فشار : 140 آمپر (140A )

1. مصرف برق پایین رده انرژی B
2. منافذ ورودی گریس خور جهت روانکاری بلبرینگ
3. دارای ترموسوییچ حرارتی
4. پوسته چدنی



مخزن سپراتور و مشخصات فنی

همانطورکه می‌دانید مخزن سپراتور نقش بسیار مهمی در جداسازی هوا از روغن را دارد.

• حجم روغن کمپرسور اسکرو 12.5 متری : 35Litr
• پوشش رنگ: الکترواستاتیک
• نوع روغن : روغن شل کرنا 68 – Shell Corena D 68

از طراحی مهندسی مخزن سپراتورهای این شرکت میتوان اشاره کرد به :

1. دوقلو بودن مخزن سپراتور جهت کاهش ذرات روغن در فیلتر سپراتور
2. استفاده از فیلتر سپراتورهای اکسترنال در تمامی کمپسورهای تولیدی کوشا که باعث سهولت در تعویض فیلتر سپراتور می باشد.
3. کارکرد و عملکرد بیشتر فیلتر سپراتور و عمر بالای آن
4. استفاده از گپ ها و لوله های فشار قوی
5. دسترسی آسان به تمام اجزا و سهولت در امر سرویس





شاسی اسکرو 12.5 متری

• شاسی داخلی

1. مجهز به 4 عدد لرزه گیر مجزا از شاسی بیرونی جهت عدم انتقال لرزش
2. مجهز به رگلاژ تسمه

• شاسی بیرونی

1. مجهز به 4 عدد لرزه گیر
2. عدم نیاز به فونداسیون ریزی
3. جابه جایی آسان به وسیله لیفتراک یا جرثقیل



رادیاتور و مشخصات فنی پمپ باد اسکرو 12.5 متری

استفاده از رادیاتور آلومینیوم دو تکه ای در کمپرسور اسکرو 12.5 متری، این امر باعث می‌شود کمپرسور در مناطق گرمسیر به صورت دائم و بدون بالا رفتن دما و هرگونه خطا به راحتی کار کند.

1. رادیاتورهای کمپرسور دارای دو قسمت روغن و هوا می‌باشد.



فن رادیاتور اسکرو 12.5 متری

• استفاده از فن 3 فاز بزرگتر با پره های فلزی جهت صدای کمتر و باد دهی بیشتر
• نصب فن بر روی رادیاتور جهت عملکرد بهتر و کاهش دمای روغن تا 10 درصد



سنسور فشار

• کار سنسور فشار در کمپرسور باد اسکرو 12.5 متری : انتقال فشار به صفحه کنترل PLC می‌باشد.
• در کمپرسورهای اسکرو از 2 سنسور فشار استفاده شده است که به شرح زیر می‌باشد

1. سنسور اول TD1 : فشار مخزن ذخیره
2. سنسور دوم TD2 : فشار مخزن سپراتور



تابلو برق پمپ باد اسکرو 12500 لیتری

• قطعات تابلو برق کمپرسور اسکرو 12.5 متری : LS یا هیوندا کره

1. استفاده از کنتاکتورهای بزرگتر جهت بالا رفتن عمر کنتاکتور و عملکرد بهتر
2. استفاده از کلید حرارتی جهت کنترل فن رادیاتور
3. استفاده از بی متال جهت کنترل جریان کشیدن الکتروموتور
4. استفاده از کلید اتومات یا مینیاتوری در ورودی تابلو برق جهت کنترل هر گونه مشکل برقی و اتصالی
5. استفاده از ترانس 380v به 220v و عدم نیاز به کابل نول
6. استفاده از کنترل فاز جهت کنترل افت ولتاژ و 2 فاز شدن برق
7. استفاده از گلند وروری کابل و نوار درزگیر در فریم تابلو برق جهت عدم ورود گرد و غبار

صفحه کنترل PLC

• مدل : 1214 آرسین
• کشور سازنده : ایران

مزایای صفحه کنترل  PLC:

1. تعریف برنامه هفتگی و ساعتی برای کمپرسور اسکرو
2. آلارم سرویس دوره ای کمپرسور بدون خاموش شدن دستگاه
3. امکان نمایش 10 خطا به همراه تاریخ و زمان دقیق

کنترل کردن هرنوع خطا شامل :

1. بالا رفتن دمای الکتروموتور
2. بالا رفتن دمای روغن
3. پایین آمدن سطح روغن
4. کنترل افت ولتاژ برق
5. کنترل دوفاز شدن برق
6. روشن نشدن فن رادیاتور
7. اورلود شدن الکتروموتور



آنلودر

1. وظیفه اصلی آنلودر کنترل ورود هوا به داخل ایرند کمپرسور می‌باشد.
2. استفاده از آنلودرهای بزرگتر جهت کاهش صدای کمپرسور و مکش بیشتر



پولی الکتروموتور و ایرند

1. استفاده از پولی های تیپ دار
2. تمام پولی ها دارای پیچ تنظیم بوده و بصورت دینامیکی بالانس شده اند.



پایه فیلترسپراتورو روغن کمپرسور اسکرو 12.5 متری

1. دارای ترموستات دمای روغن که در هوای سرد همواره دمای روغن را کنترل کرده و باعث روانکاری بهتر ایرند می‌شود.
2. استفاده از پایه فیلتر جهت سهولت در تعویض فیلتر و ساعت کارکرد بیشتر



شلنگ های ارتباطی روغن و اتصالات

• استفاده از شلنگ های یک جداره دو جداره که از انعطاف و عمر بالایی برخوردار است و دمای کارکرد آن تا 200 درجه سانتی گراد می‌باشد.
• استفاده از اتصالات آلمانی که از روغن ریزی جلوگیری می‌کند.



کمپرسور باد کوشا با اطمینان از کیفیت وسایل و فناوری در تولیدات کلیه محصولات با خدمات پس از فروش نامحدود و 2 سال گارانتی می‌نماییم.
