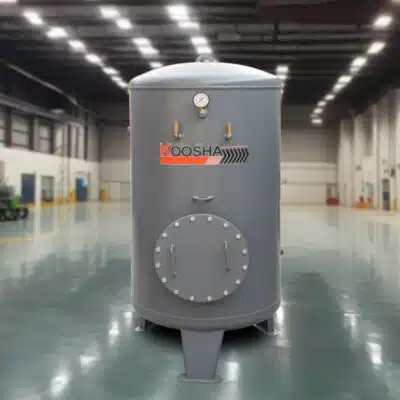

مخزن باد 1500 لیتری استاندارد

مخزن باد 1500 لیتری استاندارد یکی از مخازن هوای فشرده در کلاس صنعتی به شمار می‌آید که برای نگهداری و تنظیم فشار هوای تولیدی کمپرسور باد اسکرو طراحی شده است. این مخزن با ظرفیت 1500 لیتر، قابلیت تأمین نیازهای هوای فشرده کارخانجات بزرگ، مجتمع‌های صنعتی و ورکشاپ‌های حرفه‌ای را دارد.

ویژگی منحصر به فرد این مخزن، قابلیت ذخیره‌سازی حجم بالای هوای فشرده برای مدت طولانی و ایجاد تعادل مناسب در سیستم‌های پنوماتیک پیچیده است. طراحی استاندارد آن مطابق با نورم‌های بین‌المللی کیفیت و ایمنی صنعتی می‌باشد.



مشخصات فنی و تکنیکال مخزن باد 1500 لیتری استاندارد

پارامترهای اصلی:

– ظرفیت: 1500 لیتر

– ضخامت ورق بدنه: 8 میلیمتر

– ضخامت ورق عدسی: 8 میلیمتر

– قطر خارجی: 105 سانتی متر

– ارتفاع مخزن: 217 سانتی متر

– جنس ورق: ST37 فولاد مبارکه

– دریچه بازدید: Manhole (آدم رو)

– سایز دریچه بازدید: 16 اینچ

– ضخامت دریچه بازدید: 15 میلیمتر



مشخصات ساختاری:

– نوع جوش از بیرون: زیر پودری

– نوع جوش از داخل: فولاد 7018

– رنگ بیرون: رنگ صنعتی

– رنگ داخل: اپوکسی ( ضد خوردگی,ضد ساییدگی,ضد زنگ)

تجهیزات و لوازم جانبی:

– منهول برای بازرسی داخلی

– اتصالات ورودی و خروجی کلاس 3000



کاربردهای تخصصی مخزن باد 1500 لیتری استاندارد



صنایع سنگین:

– خطوط تولید خودروسازی و قطعه‌سازی

– کارخانجات نساجی و پتروشیمی

– واحدهای تولید سیمان و فولاد

– صنایع کاغذسازی و چاپ



مراکز تعمیراتی بزرگ:

– تعمیرگاه‌های کامیون و اتوبوس

– مراکز تعمیر ماشین‌آلات سنگین

– کارگاه‌های جوشکاری و آهنگری صنعتی

– مراکز تعمیر و نگهداری هواپیما



کاربردهای ساختمانی:

– پروژه‌های بزرگ عمرانی

– ساخت پل‌ها و تونل‌ها

– عملیات حفاری عمیق

– تأسیسات صنعتی و انبارها



صنایع غذایی و دارویی:

– خطوط بسته‌بندی اتوماتیک

– سیستم‌های انتقال پنوماتیک

– فرآیندهای استریل‌سازی

– کنترل کیفیت و آزمایشگاه‌ها



مزایای کاربردی مخزن باد 1500 لیتری استاندارد



مزایای عملکردی پیشرفته:

– ظرفیت بالا: قابلیت تأمین نیاز مداوم صنایع با مصرف بالای هوا

– پایداری فشار: حفظ فشار ثابت حتی در مصارف شدید

– کاهش نوسانات: عمل به عنوان استابلایزر فشار در شبکه بزرگ

– انعطاف‌پذیری: امکان تنظیم فشار برای کاربردهای مختلف



مزایای اقتصادی و بهره‌وری:

– کاهش هزینه انرژی: بهینه‌سازی عملکرد کمپرسور و کاهش 30% مصرف برق

– افزایش بازده: امکان کار مداوم بدون وقفه

– کاهش هزینه تعمیرات: کمتر شدن فشار بر کمپرسور اصلی

– عمر مفید بالا: دوام 15-20 ساله با نگهداری مناسب



مزایای ایمنی و کیفیت:

– سیستم ایمنی چندگانه: شیرهای اطمینان و کنترل فشار خودکار

– کیفیت هوای خروجی: حذف رطوبت و آلودگی‌های احتمالی

– نصب ایمن: طراحی مقاوم در برابر زلزله و ارتعاش

– کنترل از راه دور: امکان مانیتورینگ و کنترل هوشمند



مزایای فضایی و نصب:

– طراحی بهینه: استفاده حداکثری از فضای عمودی

– انعطاف نصب: قابلیت نصب داخل و خارج ساختمان

– دسترسی آسان: طراحی مناسب برای تعمیر و نگهداری

– استاندارد بین‌المللی: سازگار با تجهیزات مختلف



قیمت مخزن باد 1500 لیتری در بازار ایران



عوامل تأثیرگذار بر قیمت نهایی:



عوامل فنی:

– کیفیت فولاد: فولاد ST-37

– ضخامت جداره: ضخامت بیشتر قیمت بالاتر

– فشار کاری: مخازن با بار بیشتر گران‌تر از 10 بار

– تجهیزات جانبی: نوع و تعداد لوازم همراه



راهنمای خرید هوشمندانه:



1. بازدید از کارخانه: مشاهده فرآیند تولید و کنترل کیفیت
2. گواهینامه‌ها: اطمینان از وجود استانداردهای لازم
3. خدمات پس از فروش: بررسی کیفیت پشتیبانی و قطعات یدکی
4. مشاوره تخصصی: استفاده از نظر کارشناسان مجرب



توضیحاتی مختصر در خصوص مخزن تحت فشار 1500 لیتری

مخزن کمپرسور باد در جهت ذخیره هوا فشرده و تأمین هوای مورد نیاز دستگاه های صنعتی و خانگی استفاده می شوند. در زمان تولید هوا توسط سیلندر ( واحد هواساز ) به علت سطح تماس زیادی که با هوای محیط خود دارند، باعث سرد شدن هوای فشرده می‌شود. همچنین مقداری از رطوبت موجود در هوا با توجه به فشار موجود در مخزن به شکل قطرات مایع آب تبدیل می شود. برای جلوگیری از اینکه قطرات به وجود آمده در مخزن هوا وارد چرخه خروجی هوا  و سیستم کاری دستگاه های صنعتی و خانگی نشود ، این مایعات با استفاده از شیر اتودرین ( شیر تخلیه ) می بایست به صورت ساعتی یا روزانه از مخزن هوا خارج شود.

مخزن ذخیره هوا برای هر یک از واحدهای هواساز پیستونی و اسکرو که تولید کننده هوا برای سیستم دستگاه های صنعتی و خانگی است ضروری می باشد. از این جهت که هم نوسانات فشاری را کم می کند و هم به موتور کمتر فشار می آورد.



نکاتی در خصوص خرید مخزن کمپرسور باد 1500 لیتری

• نوع آلیاژ استفاده شده در ساخت مخازن باد بسیار مهم می باشد. ورق می بایست از آلیاژی سخت بوده که قابلیت استحکام در فشار کاری کمپرسور باد را داشته باشد. ورق های استفاده شده در کمپرسور باد کوشا از نوع st 37 فولاد مبارکه اصفهان می باشد.
• همواره در خرید مخزن باد باید به ضخامت ورق و عدسی توجه داشته باشید. هرچه ضخامت ورق و عدسی بیشتر باشد استحکام و قابلیت کنترل فشار کاری نیز بالاتر می رود. همچنین جنس و ضخامت هر دو فاکتور عدسی و بدنه می بایست یکسان باشد.
• نوع جوش و اتصالات در مخازن بسیار مهم می باشد. از این رو در کمپرسور باد کوشا تمامی جوش ها با استفاده از دستگاه اتوماتیک زیر پودری انجام می شود.



مزایای استفاده از مخزن هوای فشرده  1500 لیتری :

هوای فشرده ذخیره شده در مخزن در زمان های اوج مصرف و نیاز سیستم به باد بدون اینکه نیاز به استفاده از کمپرسورهای تولید هوا بزرگتری باشد وارد مدار می شود.

• تعداد دفعات بارگذاری (روشن و خاموش) شدن کمپرسورها را کاهش می دهد. این امر باعث کارکرد بهینه کمپرسورهای اسکرو و پیستونی شده و استحلاک دستگاه های تولید هوا را کاهش می دهد و همچنین تعداد دفعات روشن و خاموش شدن موتور نیز به مراتب کمتر می شود.
• با استفاده از مخزن هوای فشرده کاهش قابل توجه ای در نوسانات فشارکاری کمپرسور باد را شاهد خواهیم بود و به دلیل اینکه باعث جلوگیری از روشن و خاموش شدن کمپرسور در طول دوره استفاده از آن می شود.
• امکان ذخیره سازی هوا جهت استفاده در دو واحد باری و استراحت دادن به سیلندر و الکتروموتور

نکاتی در مورد نگهداری مخزن هوا 1500 لیتری

• تست دوره ای در مورد صحت عملکرد عملکرد سوپاپ اطمینان ( سوپاپ خطر )
• تست دوره ای صحت عملکرد مانومتر ( درجه )
• در دوره زمانی یک ساله می توان با انجام تست هیدوراستاتیک از سالم بودن و کارایی مخزن اطمینان حاصل نمایید.
• در تولید مخازن می بایست از رنگ صنعتی یا رنگ الکترواستاتیک استفاده شده باشد که باعث جلوگیری از زنگ زدگی بدنه مخزن باد می شود
• جهت جلوگیری از پوسیدگی داخل مخزن بابت رطوبت موجود در هوا می بایست رنگ اپوکسی داخل مخازن زده شود و ضخامت این رنگ بایستی 500 میکرون باشد.
• نگهداری از مخزن در محیطی مناسب به دور از گرد و غبار و همچنین رطوبت و به هیچ عنوان مقابل نور مستقیم خورشید نباشد
• بازدید سالیانه از مخزن توسط کارشناسان کمپرسور باد کوشا جهت بررسی سالم بودن و نشتی نداشتن مخزن
• آچارکشی مناسب و استفاده از واشر مخصوص پس از باز و بست کردن دریچه منهول (بازدید)
• در مخازن کمپرسور باد کوشا از رطوبت گیر و واترترپ (تله آبگیر) داخل مخزن استفاده شده است.

توجه داشته باشید که قیمت مخزن پمپ باد یا قیمت مخزن کمپرسور باد بستگی به عواملی که در بالا ذکر شده است دارد. همچنین قیمت مخزن پمپ باد یا قیمت مخزن کمپرسور باد کوشا نسبت به رقبا بسیار مناسب تر می باشد. به این دلیل که ما تولید کننده عمده و بدون واسطه در این امر هستیم.



Data sheet Manufactured standard vessel (1500 liter 8 mm)
ظرفیت:	1500 lit	Capacity
نوع مخزن (عمودی یا افقی)	عمودی Vertical	Vessel type
فشار طراحی:	Bar 10	Design pressure
فشار تست هیدواستاتیک:	14 bar	Hydro test pressure
حداکثردمای طراحی:	+80 c	Design temperature (0c)
حداقل دمای طراحی:	-8 c	MDMT(0C)
ضخامت ورق بدنه:	8 mm	Shell thickness
ضخامت ورق عدسی	8 mm	Head Thickness
وزن تقریبی مخزن:	520 kg	Approx. weight
جنش ورق بدنه:	ST 37	Shell material
جنس ورق عدسی:	ST 37	Head material
دریچه بازدید (manhole):	“16	Manhole
قطر خارجی:	105 cm	Outside Diameter
ارتفاع استوانه مخزن:	200 cm	Vessel Height
ارتفاع کل مخزن	230 cm	Max vessel Height
ارتفاع کف پایه تا خط جوش عدسی	40 cm	Baseplate  To Cw Height
ازتفاع نازل ورودی مخزن:	70 cm	Inlet Nozzle Height
ارتفاع نازل خروجی مخزن:	160 cm	Outlet nozzle Height
ورودی و خروجی	2″ class 2000	Inlet & Outlet
نازل سوپاپ اطمینان	“1 class 2000	Safty Valve Con
نازل مانومتر	“2/1 class 2000	Press Gage Con
نازل ترمومتر	“2/1 class 2000	Temp Gage Con
نازل تخلیه	“2/1 class 2000	Drain Con
ابعاد پلیت کف پایه	5 mm 10*20	Baseplate Dim
رنگ داخل مخزن	Epoxy 500 micron	Internal Coating
رنگ بیرونی مخزن	Industrial paints	External Coating
نوع جوش	S.A.W (زیرپودری)	Welding Type
